Gioăng Thép Xoắn 3 Vành

GIOĂNG THÉP XOẮN 3 VÀNH LÀ GÌ

Gioăng thép xoắn 3 vành tên tiếng anh Spiral Wound Gasket With Inner & Outer ring, được cấu tạo từ dải thép không gỉ hình chữ V hoặc W cùng với các chất độn điền đầy như Graphite, PTFE,... cuốn lại xen kẽ với nhau và kết hợp với vòng kim loại chặn bên ngoài, và chặn trong để tạo thành. Vòng kim loại bên ngoài được sử dụng làm thiết bị định tâm, vòng kim loại bên trong có tác dụng cản nhiệt và chống ăn mòn, ngăn chặn sự tích tụ chất rắn giữa đường kính trong của miếng đệm và lỗ khoan mặt bích, giảm dòng chảy hỗn loạn của chất lỏng quá trình, cung cấp độ ổn định cao hơn. Ngoài ra vòng chặn ngoài và trong có tác dụng dừng hạn chế nén bổ sung cho vòng dải thép kết hợp với chất điền đầy ở giữa. Loại gioăng 3 vành phù hợp để sử dụng với mặt phẳng và mặt bích nhô lên.

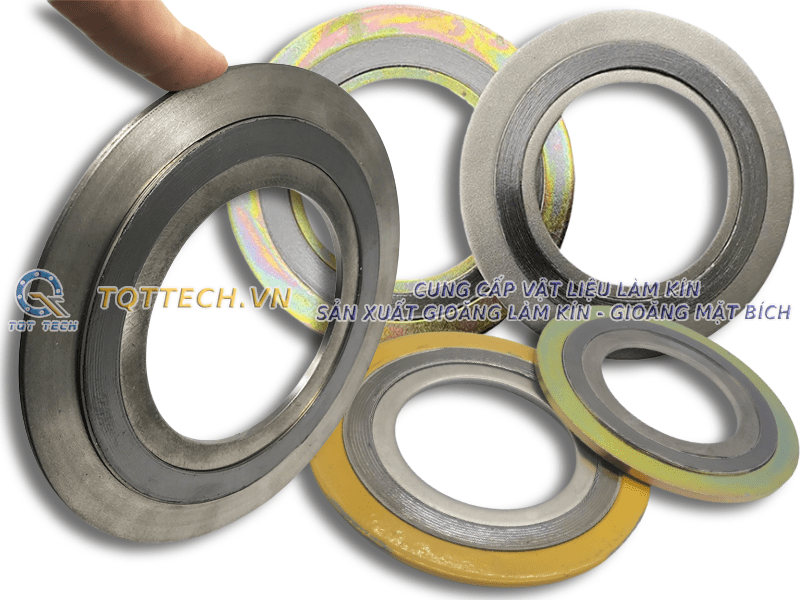

Gioăng Thép Xoắn 3 Vành

THÔNG SỐ KỸ THUẬT SPIRAL WOUND GASKET WITH INNER & OUTER RING

Vật liệu: inox 304, inox 316, Thép carbon

Nhiệt độ thép không gỉ inox 304: Hoạt động 250 - 550 độ C, Tối đa 650 độ C

Nhiệt độ thép không gỉ inox 316: Hoạt động -100 - 550 độ C, Tối đa 800 độ C

Nhiệt độ thép carbon: Hoạt động: -40 - 500 độ C, Tối đa 550 độ C

Vật liệu chất độn điền đầy: Graphite, PTFE, Không amiang, Ceramic

Nhiệt độ Graphite: Hoạt động -200 - 550 độ C, Tối đa 650 độ C

Nhiệt độ PTFE: Hoạt động: -200 - 260 độ C, Tối đa 300 độ C

Nhiệt độ không amiang: Hoạt động -100 - 250 độ C, Tối đa 300 độ C

Nhiệt độ không amiang: Hoạt động -200 - 1000 độ C, Tối đa 1260 độ C

Gioăng thép xoắn 3 vành áp suất hoạt động lớn nhất: 250 Bar

Tỷ lệ nén: 18 -30 %

Khả năng phục hồi: 15 - 19%

Kích thước độ dầy tiêu chuẩn: 2.5mm. 3.2mm, 4.5mm, 6.4mm

Biên dang: Hình tròn, chữ nhật, elip

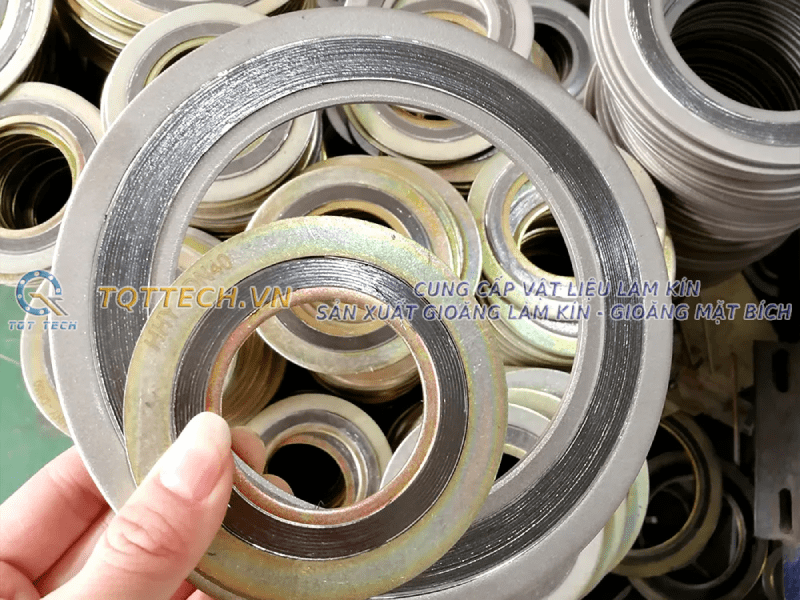

Spiral Wound Gasket With Inner & Outer ring

ỨNG DỤNG GIOĂNG THÉP XOẮN 3 VÀNH

Gioăng thép xoắn 3 vành được sử dụng làm gioăng làm kín mặt bích đường ống, nắp van, hệ thống trao đổi nhiệt, trong mặt bích âm và dương, các môi trường hóa chất, hơi nóng, khí,chịu nhiệt độ và áp suất cao. Được ứng dụng trong các ngành công nghiệp lọc hóa dầu, nhiệt điện, thủy điện, xi măng, đóng tàu, các nhà máy sản xuất chế biến giấy, hóa chất,...

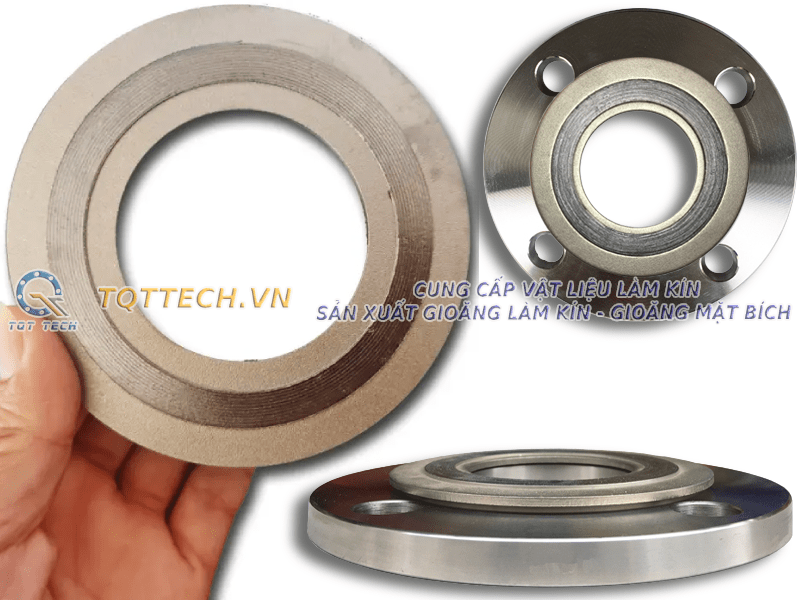

Ứng Dụng Gioăng Thép Xoắn 3 Vành

GIA CÔNG SẢN XUẤT GIOĂNG THÉP XOẮN

TQT TECH chúng tôi chuyên gia công sản xuất gioăng thép xoắn theo:

      • Tiêu chuẩn: ANSI, JIS, DIN, BS,..

      • Kích thước: Đường kính trong (ID), đường kính ngoài (OD), độ dày vật liệu (T)

      • Phi tiêu chuẩn: theo yêu cầu khách hàng, kèm bản vẽ: vành khăn, hình vuông, oval, elip,...

Với sự đầu tư hệ thống máy móc, dây chuyển hiện đại chính xác nhằm gia công, sản xuất gioăng đệm đáp ứng nhu cầu khách hàng. Cùng với đó là đội ngũ kỹ sư giàu kinh nghiệm, chúng tôi mang đến cho quý khánh hàng các sản phẩm đạt chất lượng cao, đảm bảo các yêu cầu về kỹ thuật.

Với phương châm “ Giải Pháp Tối Ưu – Niềm Tin Vững Chắc” chúng tôi xin cam kết cung cấp sản phẩm đảm bảo chất lượng, đúng yêu cầu của quý khách hàng, đầy đủ nguồn gốc xuất xứ. Chúng tôi kỳ vọng trở thành đối tác của quý khách hàng và quý công ty trong thời gian tới.

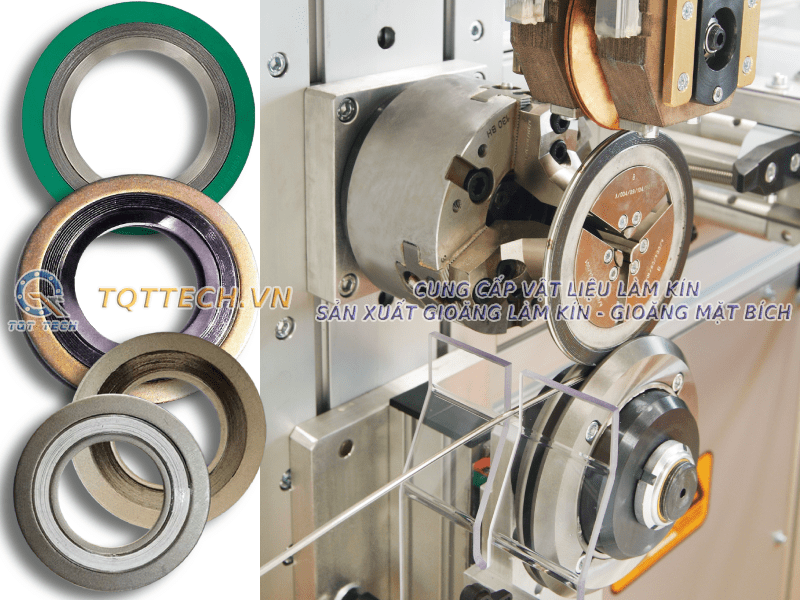

Sản Xuất Gioăng Thép Xoắn
